KIT BRAÇO ROBÓTICO EM MDF PARA ARDUINO
LOGO ARMDS4.png

● Ideal para projetos e cursos de robótica

● Estrutura em MDF cortado a laser

● Fácil de montar

● 3 Graus de liberdade

● 4 Servo motores 9g

● Slot para Arduino ou SHIELD

● Duas opções de garra, tradicional e magnética

● Base mais estável

● Garra centralizada com o centro da base

● Alimentação 5 a 6v – 5A

● Ligação direta com ARDUINO

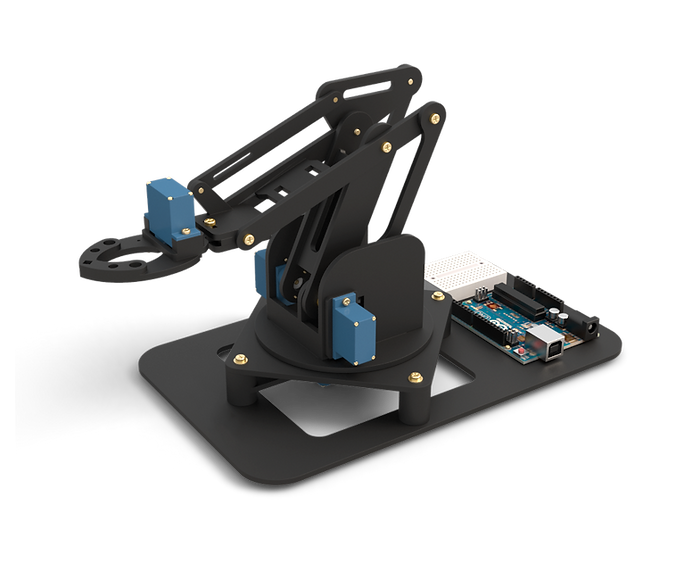

ArmDS4 PRETO FINAL.png
ArmDS4 GARRA MAG.png
GARRA MAGNÉTICA

● Design inovador

● Utiliza imãs permanentes de neodímio

● Fácil de montar e leve

● Acionada por um servo 9g

● Não é preciso alterar o código na troca

   da garra tradicional para a magnética

MANUAL do ArmDS4



PAG 15.png

Baixe aqui nosso código de controle para o ArmDS4 via teclado do PC.

Movimente, grave várias posições e veja seu robô executar os movimentos gravados.

Comandos através do Monitor Serial da IDE do Arduino, veja o vídeo abaixo.

Q,A > Movimentam a Base (10 graus e 1 grau no Modo de Precisão)

W,S > Movimentam o Braço Principal

E,D > Movimentam o Antebraço

R,F > Movimentam a Garra

G > Entra no Modo de Gravação

X, Espaço > Grava uma Posição

P > Entra no Modo Play (Executa os movimentos em loop)

CAPS LOCK > Se ligada entra no modo de Precisão

+ , - > Altera a Velocidade dos movimentos

CÓDIGO ArmDS4
CONTROLE VIA TECLADO



ESQUEMA CODIGO TECLADO.png
BIBLIOTECA ServoEasing
Essa biblioteca do Arduino possui comandos para rampa de velocidade de acionamento dos servos. Ela deixa os movimentos do Braço Robótico suaves e orgânicos.
No vídeo abaixo pode ser visto os movimento usando essa biblioteca.

N
CÓDIGO BÁSICO COM ServoEasing
