DESCRIÇÃO
O FoamArmDS é um braço robótico simples, leve e barato, ideal para quem esta começando na área de robótica. Ele possui estrutura em SpumaPaper que pode ser facilmente cortado e montado pelo usuário. Ele é perfeito para passar conceitos de como controlar servo motores e um braço robótico através do ARDUINO.
É ideal para crianças e alunos do ensino fundamental e médio.
Nota: Os arquivos serão disponibilizados para download.
Obs.: Não estão inclusos neste produto nenhuma peça física.
PLANOS PARA BRAÇO ROBÓTICO EM SPUMAPAPER FAÇA VOCÊ MESMO
Design by MaurícioDUARTE
ATENÇÃO! Aqui você receberá somente os desenhos e o manual para construir seu braço robótico. Não estão inclusos neste produto peças, servos, controladores ou Arduino.
Será enviado também os planos do EasyRoverDS2, nosso robô de esteiras em SpumaPaper.
ITENS INCLUSOS
● Planos (desenhos) em PDF para serem impressos
● Manual de montagem em PDF
MATERIAIS NECESSÁRIOS P/ MONTAGEM
● 2 placas A3 ou 4 placas A4 de SpumaPaper(Papel Pluma) brancas
● 6 servos motores padrão 9g, TowerPro SG90 ou Turnigy TG9e
● 2 suportes redondos para prateleira
● 3 extensões p/ servos de 30cm
● Cola quente
● Cola branca
● Estilete
NÃO ACOMPANHAM PEÇAS, SERVOS, CONTROLADORES, NEM ARDUINO.
● Projeto exclusivo, sem similar no mercado
● Ideal para projetos e cursos de robótica
● Fácil de construir e montar
● Estrutura em SpumaPaper (Papel Pluma ou Foam Board) leve e fácil de cortar
● 4 Graus de liberdade
● 6 Servo motores 9g
● Alimentação 6v
● Ligação direta com ARDUINO (não necessita de motor drivers)
Veja informações do
EasyRoverDS2 aqui!
![](https://static.wixstatic.com/media/be2e02_c293fb51a17b4814adfc2e6149e02965~mv2.jpg/v1/fill/w_950,h_621,al_c,q_85,enc_auto/be2e02_c293fb51a17b4814adfc2e6149e02965~mv2.jpg)
PLANOS E MANUAL
Estes são os produtos que você esta comprando em formato PDF:
![](https://static.wixstatic.com/media/41d000_5673fe3408b84fa313165a4ac2c76d86.png/v1/fill/w_268,h_28,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/41d000_5673fe3408b84fa313165a4ac2c76d86.png)
![](https://static.wixstatic.com/media/41d000_f1da867bf22ba5943f50001c2be9c850.png/v1/fill/w_212,h_66,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/41d000_f1da867bf22ba5943f50001c2be9c850.png)
![](https://static.wixstatic.com/media/be2e02_b4170a9b705447c49f9101a15e770701.png/v1/fill/w_137,h_140,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/be2e02_b4170a9b705447c49f9101a15e770701.png)
Compre pelo Paypal
R$20,00
![PayPal Button](https://www.paypalobjects.com/pt_BR/BR/i/btn/btn_buynowCC_LG.gif)
![PayPal Button](https://www.paypalobjects.com/pt_BR/i/scr/pixel.gif)
Após a compra, você receberá um e-mail com um "link" e "senha" para baixar os arquivos.
O Mercado Livre não esta enviando
os e-mails dos compradores para mim, por isso entre em contato comigo para que eu possa enviar o link aqui:
Também será enviado o link do
EasyRoverDS2 de brinde!
![](https://static.wixstatic.com/media/41d000_5673fe3408b84fa313165a4ac2c76d86.png/v1/fill/w_268,h_28,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/41d000_5673fe3408b84fa313165a4ac2c76d86.png)
PROJETO PLACA (Shield) PARA CONTROLE DO BRAÇO
LISTA DOS COMPONENTES
1 Braço Robótico FoamArmDS
1 Placa de Circuito Impresso Confeccionada
1 Arduino Uno
3 Potenciômetros Giratórios de 10 KOhm
3 Knobs para Potenciômetros Giratórios
3 Potenciômetros Deslizantes de 10 KOhm
3 Knobs para Potenciômetros Deslizantes
2 Push Buttons Grandes
1 Conector Jack DC P4 Fêmea
3 LEDs de 3mm (1 Vermelho, 1 Amarelo e 1 Verde)
3 Resistores de 220 Ohms
6 Barras de Terminal com 3 Pinos
4 Barras de Terminal Fêmea para Shield Arduino com 8 Pinos
1 Fonte de 5V 2A

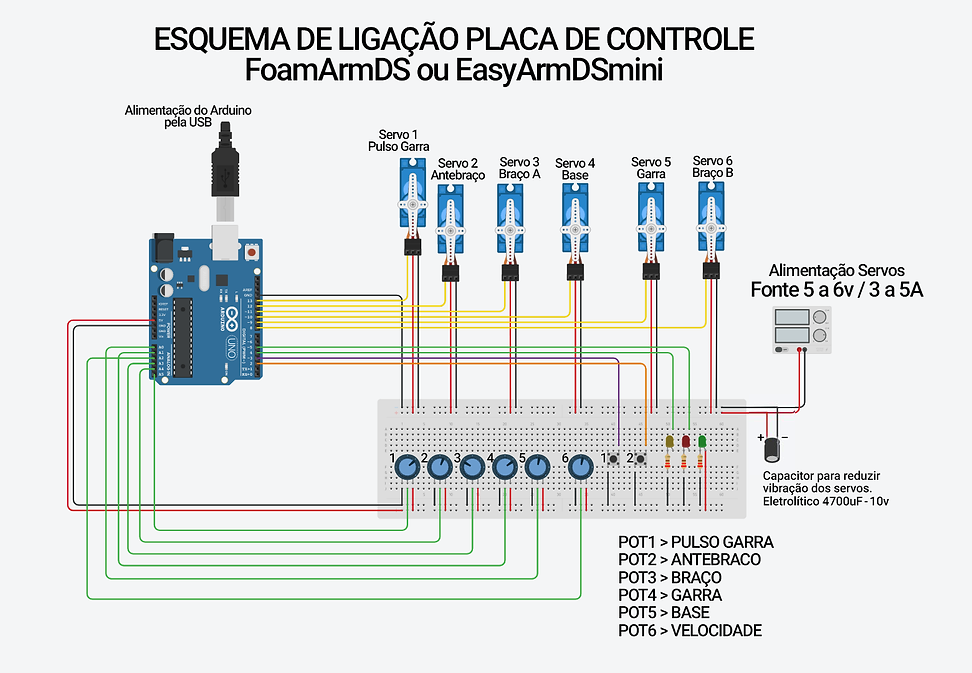

Caso queira testar este projeto na Protoboard antes de comprar a placa, veja o esquema abaixo:
![](https://static.wixstatic.com/media/be2e02_7298259b78254ddd88c493e12d026c22~mv2.png/v1/fill/w_972,h_673,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/be2e02_7298259b78254ddd88c493e12d026c22~mv2.png)
LIGANDO DIRETO NO ARDUINO
![](https://static.wixstatic.com/media/be2e02_b71bae4128544c7ba371eabe4c7616b6~mv2_d_1654_2340_s_2.jpg/v1/fill/w_982,h_1389,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/be2e02_b71bae4128544c7ba371eabe4c7616b6~mv2_d_1654_2340_s_2.jpg)
